模具質量水平的高低，會直接影響產品質量、產量乃至品牌口碑。在模具設計生產過程中，模具測量環節的重要性就越加突出。另一方面，隨著模具生產技術的進步，傳統檢具已無法與之匹配，三坐標等精密測量?jī)x器的應用越來越廣泛。

此次測量的使燈具外殼模具。燈具外殼的精度質量會對生產加工精度、使用質量產生影響。所以測量精度要求較高，該客戶選擇用思瑞CROMA 686三坐標測量機對燈具外殼的注塑模具進行精密測量，從制造源頭起提高燈具外觀良品率，助力該燈具產品獲得更好的口碑。

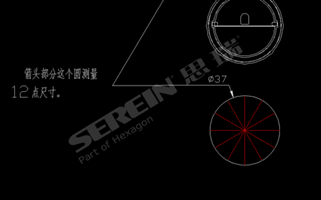

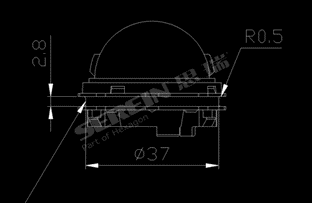

此次需要測量槽寬和圓直徑，圓需平均分布12個點求對稱兩點的距離，共6個。

機型選擇

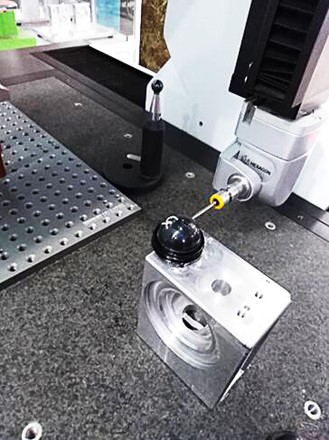

作為思瑞三坐標經典機型，集高穩定性和高效率的CROMA三坐標能滿足大部分客戶的檢測需求，全鋁框架技術、柔性氣動平衡等八大核心技術，確保其測量精度被廣泛應用于模具、機械加工、檢具、汽車零部件等多個領域。

測量過程

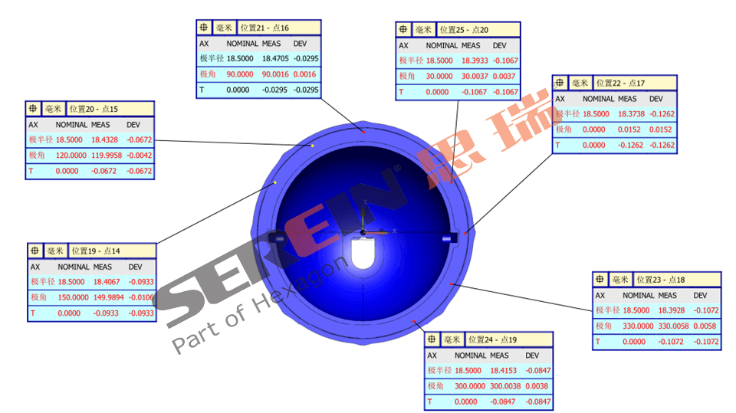

本著便于裝夾的原則，選擇墊高平放固定的方式保證工件定位準確穩定，裝夾方便可靠，夾具結構簡單實用，操作方便。導入模型，用面線圓的形式建立三坐標，在建立三坐標是指定一個點（18.5,270°，-5）用陣列方式在再定義5個點，定義出5個點；轉角度A90B-90在圓上測量指定一個點（18.5,90°，-5），再用陣列方法角度60°，個數5個，定義出5個點；對應的兩點求距離。

機型亮點：

可靠的測量精度：集成柔性啟動平衡、精密三角梁、高精密氣浮系統等核心技術，保證高精度測量表現；

扎實的做工品質：思瑞三坐標每個部件均精選優質零部件，使用穩定性和測量性能都得到保證；

專業測量軟件：搭載PC-DMIS，業界標桿軟件，易學高效
