隨著產品向微型化、高集成度方向發展，工件的幾何特征日益復雜，材料也愈加輕薄易變形，對測量技術提出了更高要求：既要高精度，又要高效率，還需實現非接觸檢測。
檢測方案

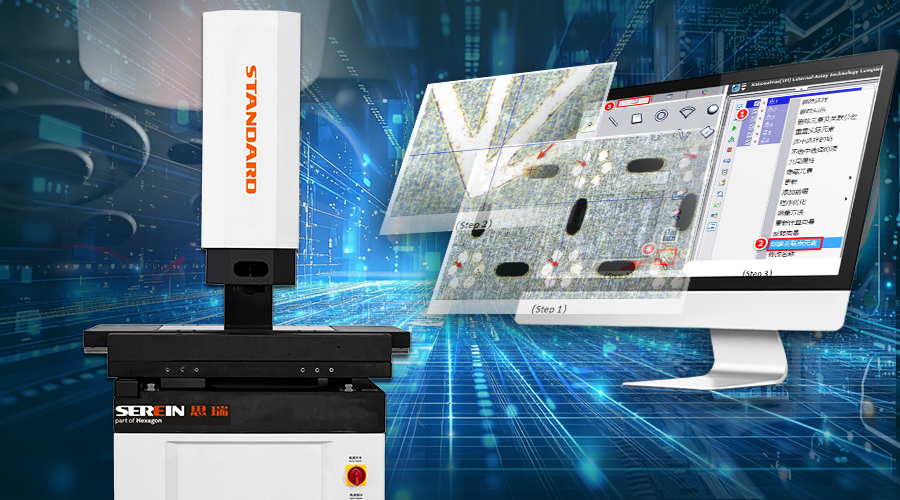

為此，思瑞測量推出了New standard影像導航激光測量方案。通過影像引導激光，實現快速定位，引導激光傳感器在微小或敏感位置進行非接觸式高度采樣，既避免了接觸變形，又顯著提升了定位效率與測量精度。該方案適用于微結構、軟性材質及復雜輪廓的三維檢測，為高要求應用場景提供了更智能、更可靠的解決思路。
檢測方法
方法一：
此方法運用場景：抓取單點
1、激活激光測頭

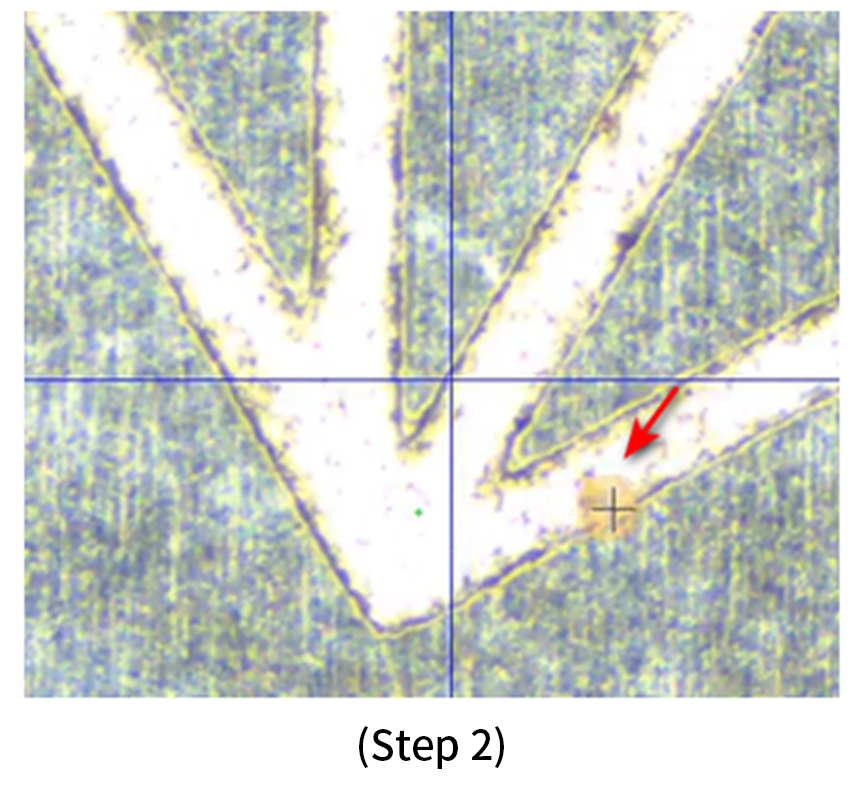

2、使用影像十字線，找到需要測量的位置，點擊鼠標左鍵

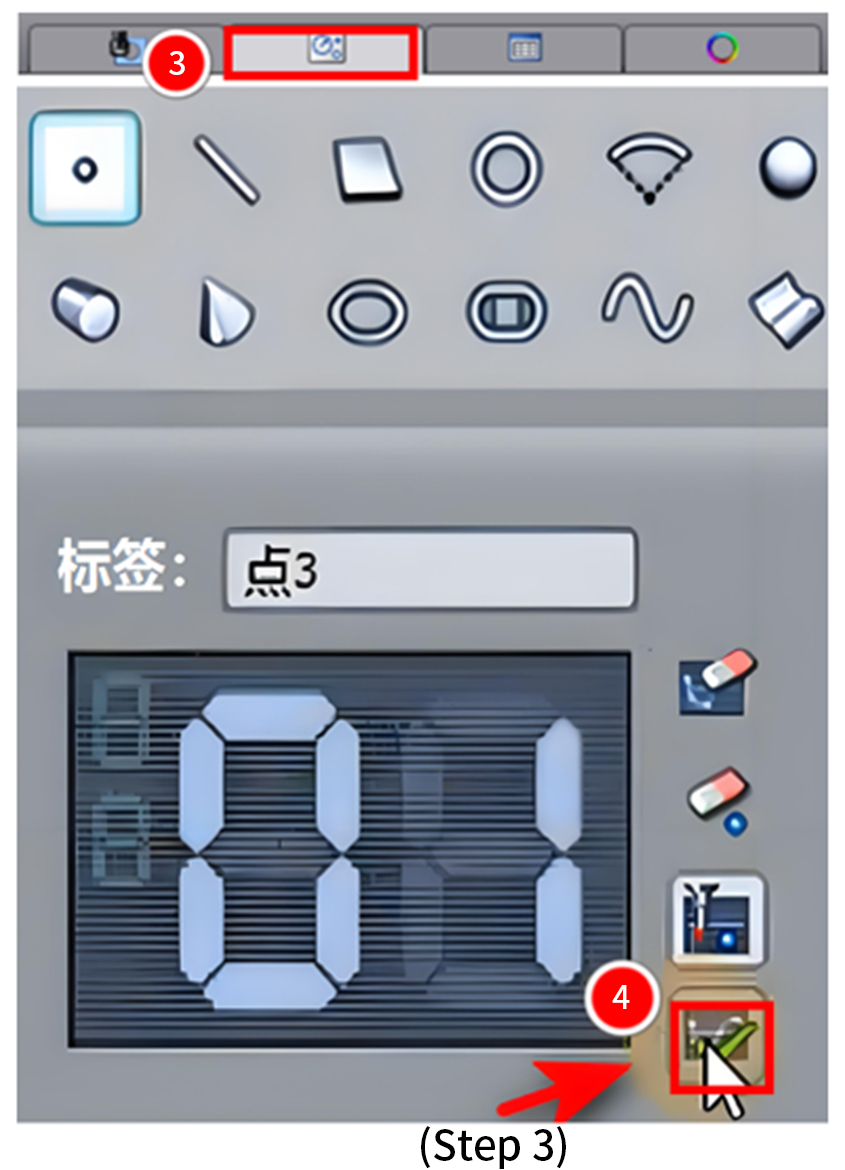

3、切換到激光界面→確認
方法二：
此方法運用場景：抓取單點
1、激活影像測頭

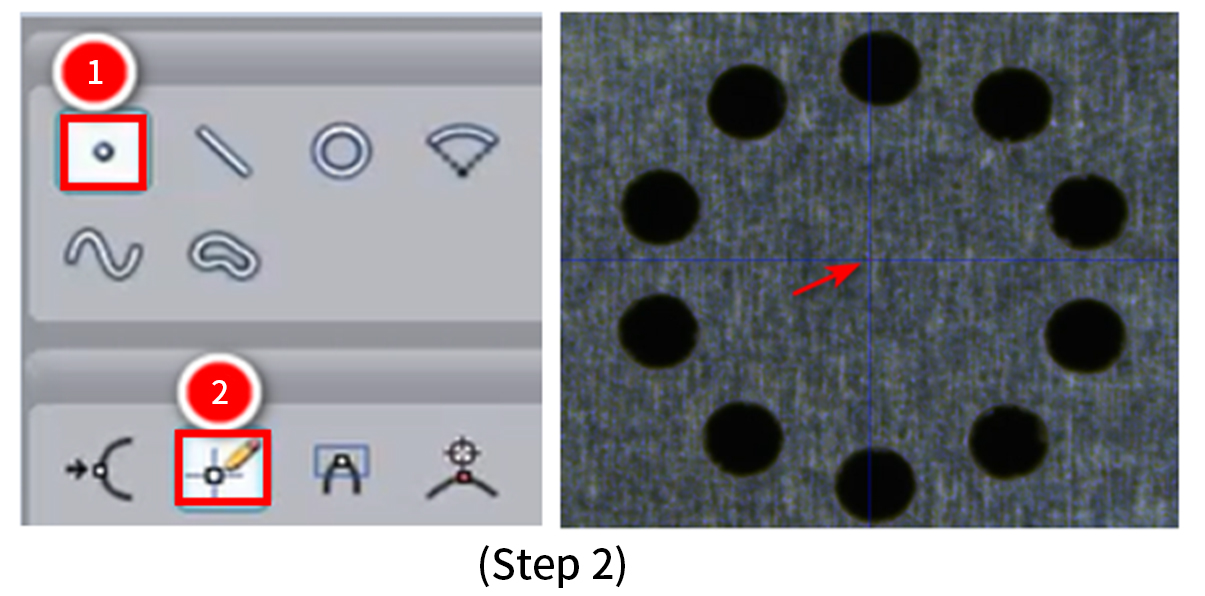

2、選擇手動采點，在影像界面找到需要測量的位置
3、激活激光

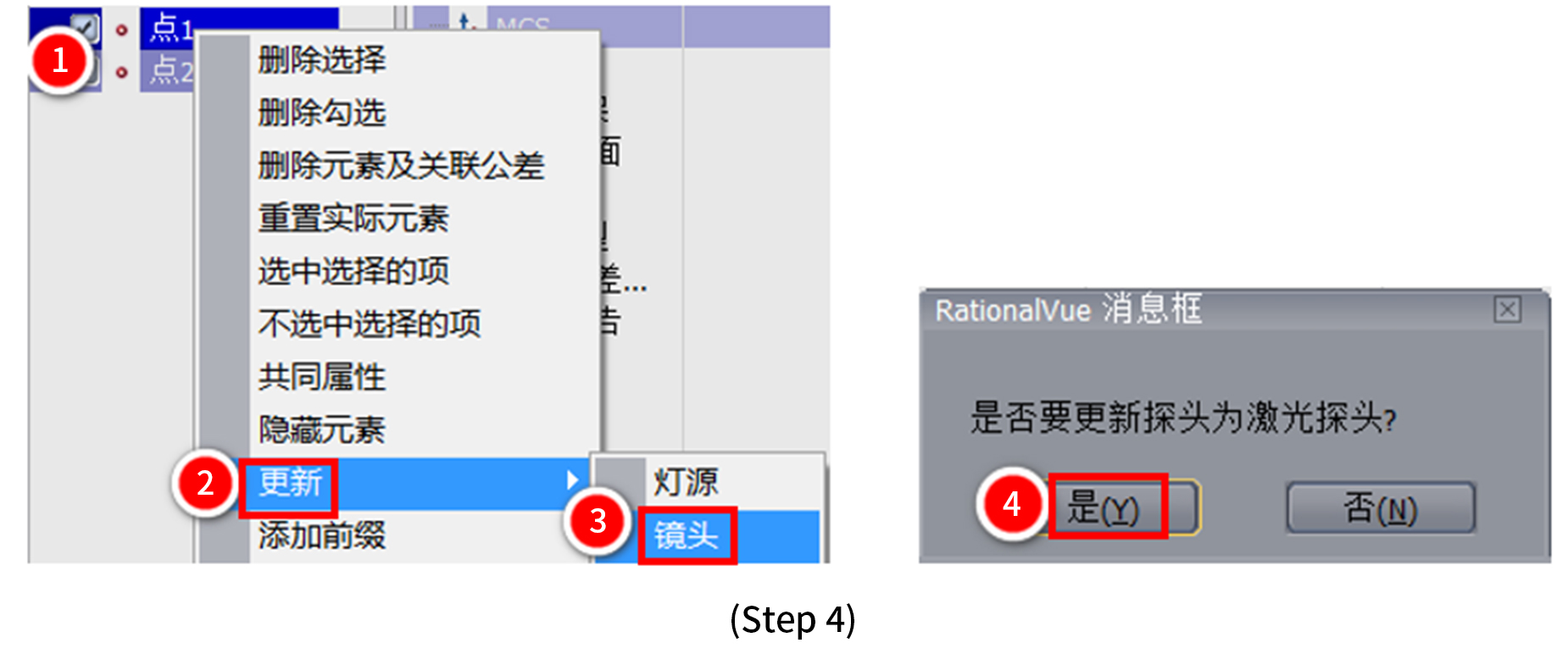

4、程序列表→選擇影像元素→右鍵→更新→鏡頭
方法三：
此方法運用場景：易變形的產品
測量效果：激光元素會隨著影像元素位置的變化而變化。

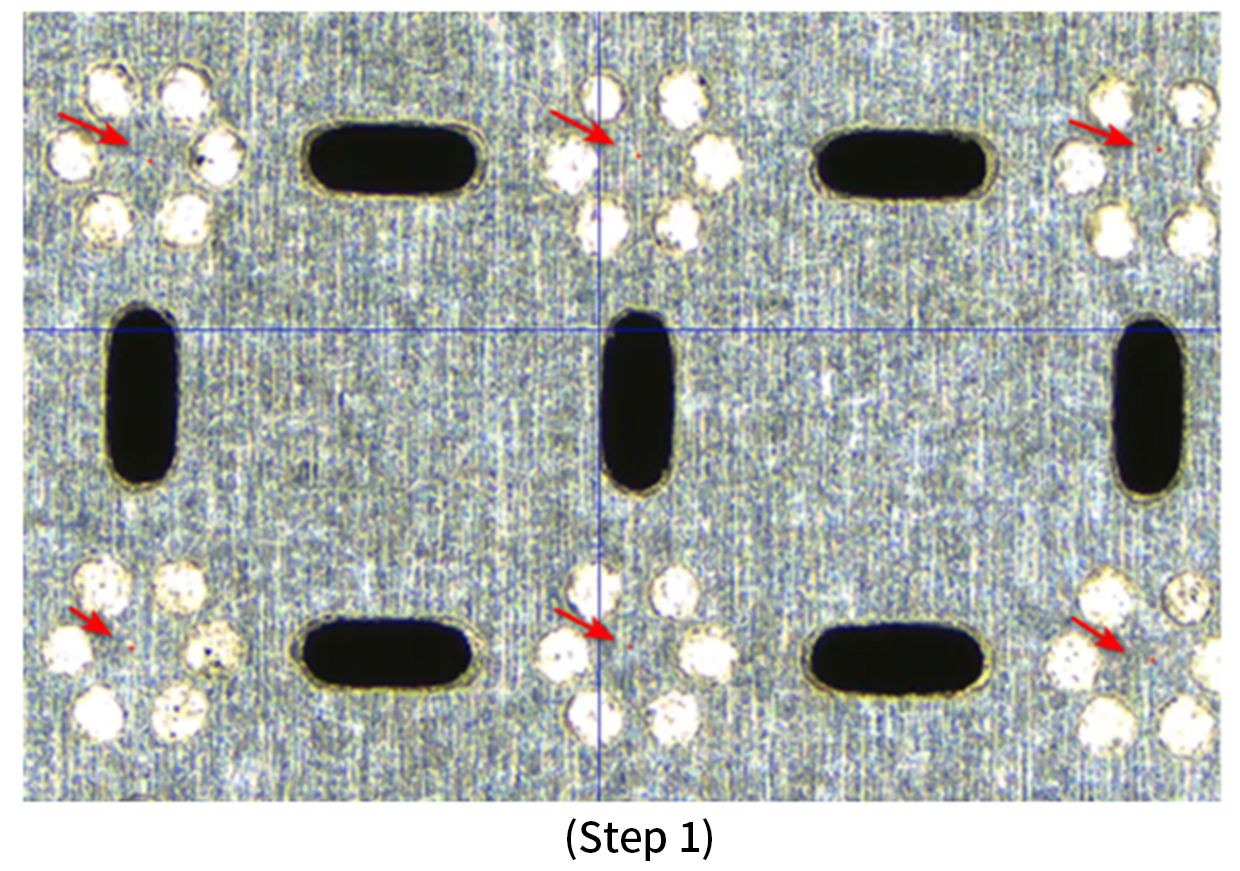

1、影像取元素
2、激活激光

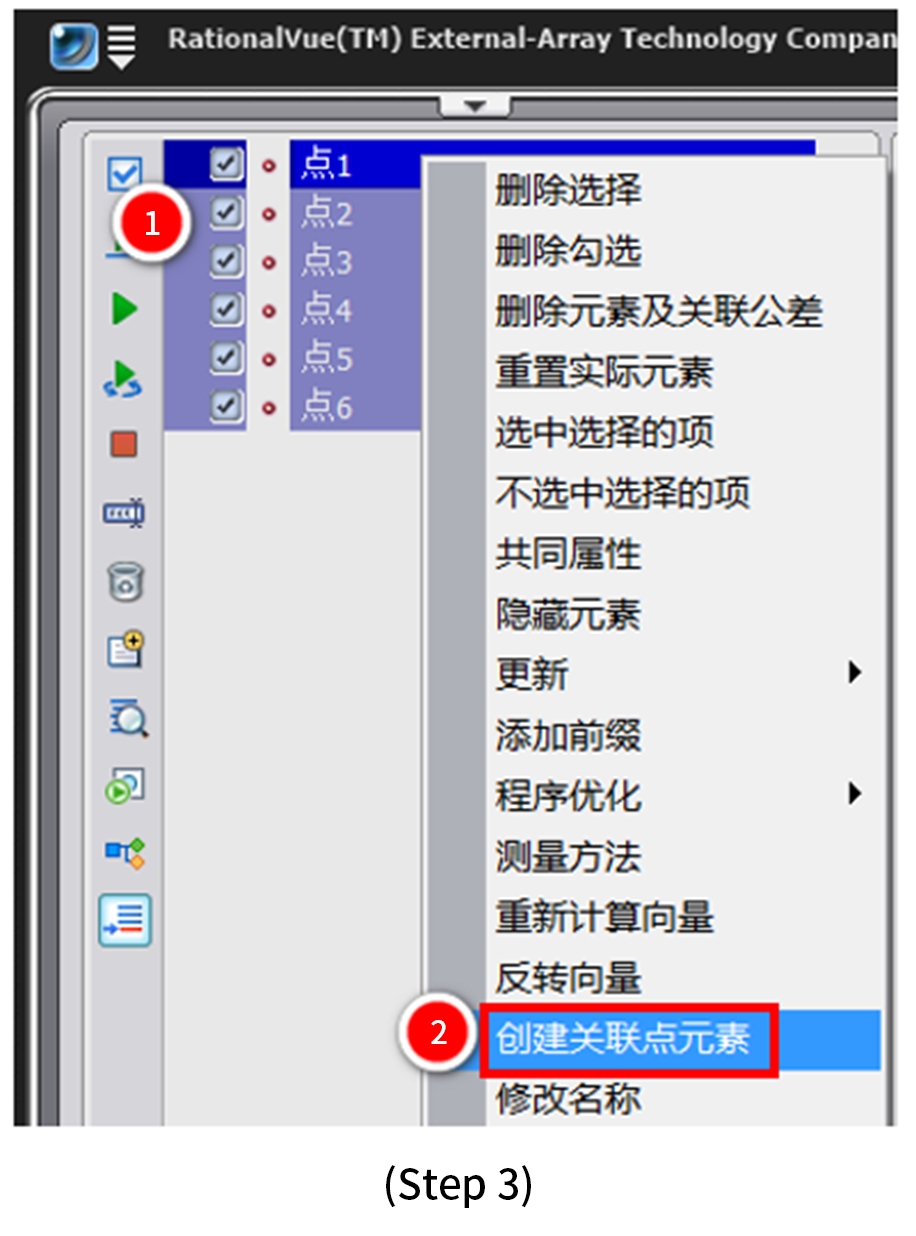

3、元素→右鍵 →創建關聯點

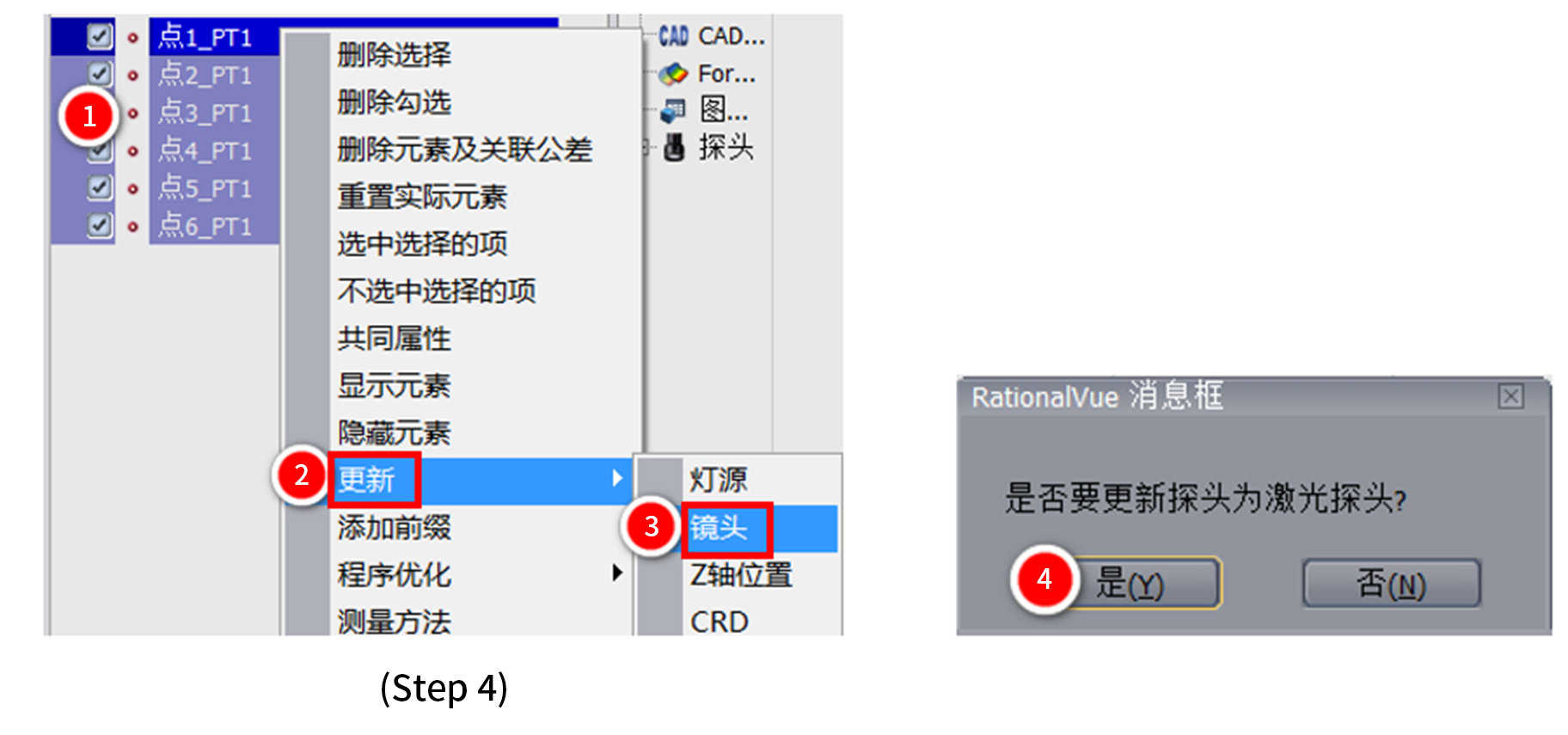

4、選擇關聯點→右鍵→更新→鏡頭
思瑞測量New standard影像測量儀配激光測量方案，通過光學影像的空間定位與激光的高精度測距相結合，實現微米級三維測量，兼具非接觸、抗干擾特性。其動態追蹤能力可實時捕捉目標位移，配合自動化分析軟件RationalVue，顯著提升檢測效率，形成"可視化+精準量化"的智能檢測方案。
