不知道小伙伴們?cè)谑褂?a href="http://aperolbarcelona.com/" target="_blank" >三坐標測量機導入模型評價尺寸時是否遇到零件上模型坐標系的位置不是由2D圖紙上基準確定的坐標系，為了方便測量，這時需要我們將零件上的模型坐標系調整到由2D圖紙基準確定的位置，將零件重新輸出后，然后進行后續的測量步驟。

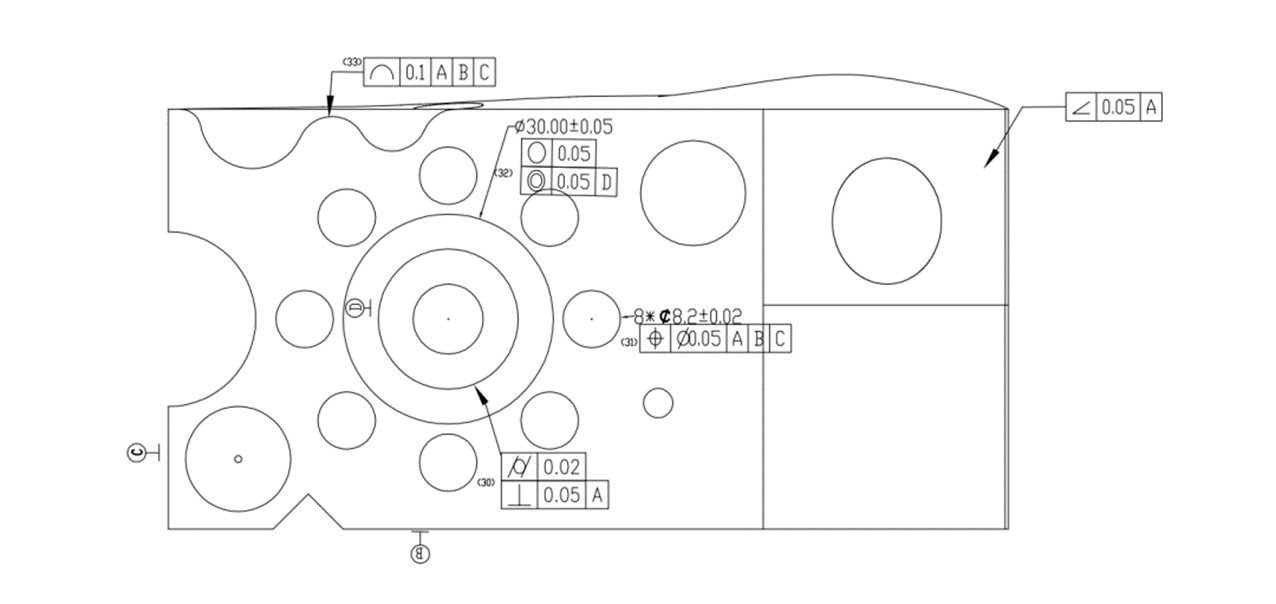

下面我們以一個案例分享如何更改工件上的模型坐標系，如下圖所示，測量員小Q接到一個測量任務，需要參考下圖所示的基準要求建立零件坐標系進行形位公差尺寸輸出。

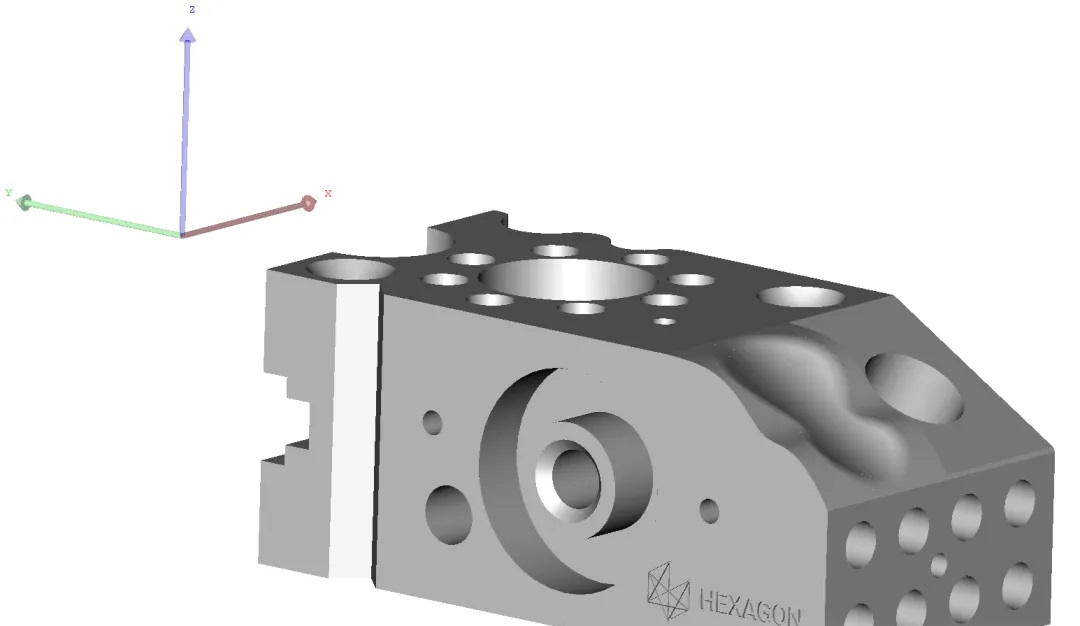

小Q打開RationalDMIS2軟件并將模型導入之后，發現按照下圖所示的模型坐標系建立零件坐標系，不便于測量任務的進行。

其詢問主管后，主管告知小Q可以參考圖紙上的A,B,C基準，遵循"右手法則"，按照以下步驟調整工件上的模型坐標系，然后重新輸出CAD模型后，繼續進行測量，具體步驟如下：

1、點擊“坐標系”工具欄下的"旋轉"命令，在“坐標系旋轉命令”欄中將Z軸旋轉-90°，而后點擊“添加激活坐標系”。

2、使用“主頁”工具欄下的“元素定義”功能分別定義A,B,C三個基準面。

3、點擊"坐標系"工具欄下的"平移"命令，在“坐標系平移”命令欄中將X軸元素選擇框中選擇面2，Y軸元素選擇框中選擇面3，Z軸元素選擇框中選擇面1，本元素X值，本元素Y值以及本元素Z值輸入0，而后點擊“添加激活坐標系”。

4、將調整好的模型坐標系設置為模型默認坐標系。

5、將設置好的坐標系模型輸出。

經過上述步驟，小Q將模型坐標系調整到圖紙上由基準A,B,C確定位置，完成測量任務。以上就是如何調整模型坐標系的方法，在遇到模型坐標系不方便我們進行測量時可以通過此方法進行調整。
