在制造所有產品的原型或真實零件時，零件的尺寸和幾何特性非常重要。這是因為由于尺寸引起的錯誤可能會危及整個生產過程。因此，為了消除這種情況，發明了三坐標測量機。我們今天介紹這臺機器是為了回答這個問題。"什么是三坐標測量機？"

三坐標測量機機器是制造過程中的重要工具，因為它在維護工作流程方面的作用。在本文中，您將了解三坐標測量機機器，本文提供了諸如三坐標測量機如何工作，用途，組件，優點和局限性等問題的答案。因此，在閱讀本文之后，您將大致了解機器是什么。準備好了嗎？讓我們開始吧！

一、什么是三坐標測量機？

對于每個制造過程，精確的幾何和物理尺寸都很重要。人們有兩種方法可用于此目的。一種是涉及使用手動測量工具或光學比較器的傳統方法。但是，這些工具需要專業知識，并且容易出現許多錯誤。另一種是使用三坐標測量機。

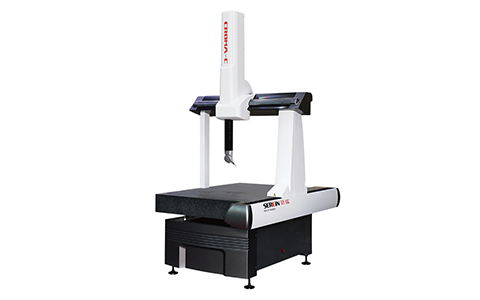

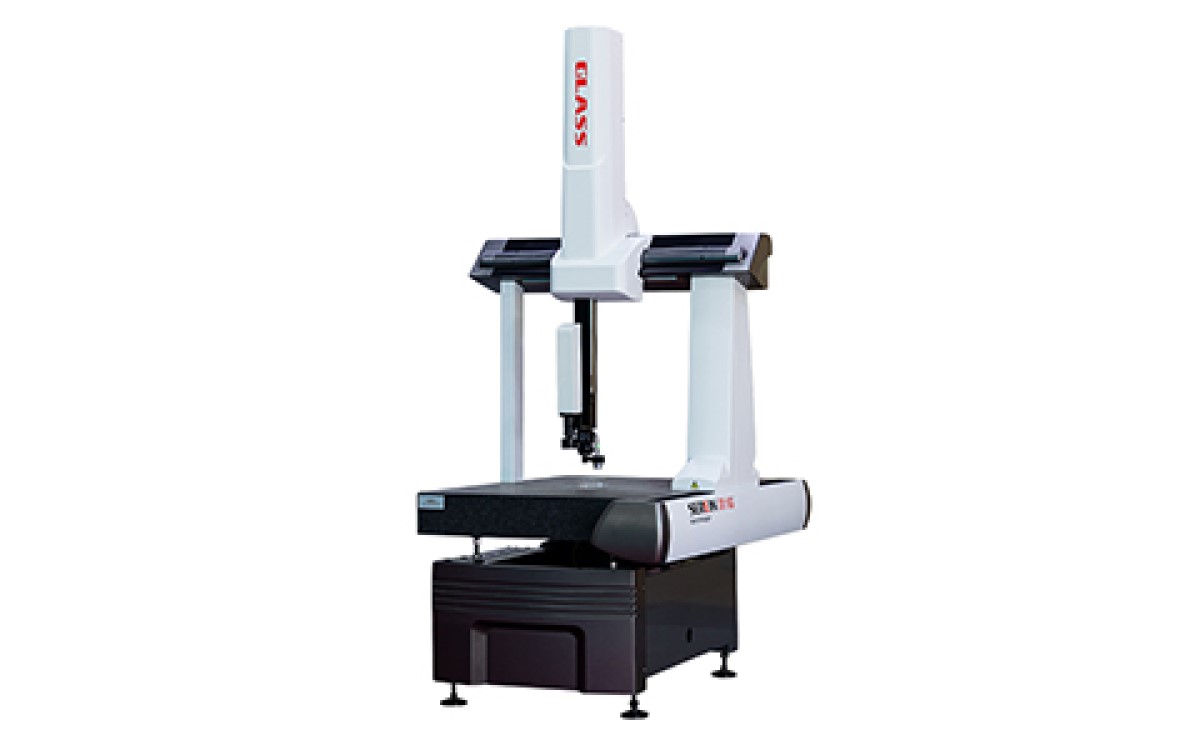

三坐標測量機。它是一種可以使用坐標技術測量機器/工具零件尺寸的工具?？晒y量的尺寸包括 X、Y 和 Z 軸上的高度、寬度和深度。根據三坐標測量機的復雜程度，您可以測量目標并記錄測量數據。

二、為什么我需要一臺三坐標測量機？

在回答了什么是三坐標測量機機器的問題之后，您應該知道為什么它們與每個制造過程相關?；卮疬@個問題需要理解傳統和新方法在操作方面的差異。

傳統的零件測量方法有許多局限性。例如，它需要檢查零件的操作員的經驗和技能。如果這不能很好地表示，則可能導致供應不夠好的零件。

另一個原因是本世紀生產的零件的復雜程度。技術領域的發展導致了更復雜零件的發展。因此，三坐標測量機機器更適合用于該過程。

與傳統方法相比，三坐標測量機機器具有重復測量零件的速度和精度。它還提高了生產率，同時減少了測量過程中出現錯誤的趨勢。最重要的是，了解三坐標測量機機器是什么，為什么需要它們，以及使用它們將節省時間，金錢并提高公司的聲譽和形象。

三、如何使用三坐標測量機？

什么是三坐標測量機機器也伴隨著要知道它是如何工作的。在本節中，您將了解三坐標測量機的工作原理。三坐標測量機在測量方式上有兩種一般類型。有一種類型使用接觸機構（接觸式探頭）來測量工具部分。第二種類型使用其他方法，例如相機或激光器作為測量機制。它可以測量的零件尺寸也存在差異。某些型號（龍門三坐標測量機）能夠測量尺寸大于10米的零件。

四、三坐標測量機的工作原理是什么？

三坐標測量機做兩件事。它通過安裝在機器移動軸上的觸摸探頭測量物體的物理幾何形狀和尺寸。它還會測試零件，以確定它與校正后的設計相同。三坐標測量機通過以下步驟工作。

要測量的部分放置在三坐標測量機的底座上。底座是測量的場所，它來自穩定和剛性的致密材料。穩定性和剛性確保了測量的準確性，無論外力如何都不會干擾操作。三坐標測量機板上方還安裝了一個可移動的龍門架，該龍門架配有觸摸探頭。然后，三坐標測量機機器控制龍門架，將探頭引導至X，Y和Z軸。通過這樣做，它可以復制要測量的零件的每個方面。

在觸摸要測量的部件的點時，探頭會發送一個電信號，計算機會將其映射出來。通過對零件上的許多點連續執行此操作，您將測量零件。

測量后，下一階段是分析階段，在探頭捕獲零件的X，Y和Z坐標之后。對獲得的信息進行分析以構建要素。對于使用相機或激光系統的三坐標測量機機器，作用機制是相同的。

五、三坐標測量機機器組件

了解三坐標測量機機器還需要了解其組件。以下是三坐標測量機的重要部件。

1、 探針

探頭是負責測量動作的，傳統三坐標測量機機器中最受歡迎和最重要的組件。其他三坐標測量機使用光學相機，激光器等。

由于其性質，探頭的尖端來自剛性和穩定的材料。它還必須具有耐溫性，以便在溫度變化時尺寸不會改變。常用的材料是紅寶石和氧化鋯。尖端也可以是球形或針狀的。

2、 花崗巖工作臺

花崗巖工作臺是三坐標測量機機器的重要組成部分，因為它非常穩定。它也不受溫度的影響，與其他材料相比，磨損率更低。花崗巖是高精度測量的理想選擇，因為它的形狀不會隨著時間的推移而變化。

3、 夾具

夾具也是非常重要的工具，在大多數制造操作中用作穩定性和支撐的代理。它們是三坐標測量機的組件，用于將部件固定到位。需要固定零件，因為運動部件可能導致測量錯誤。其他可用的固定工具包括夾具板、夾具和磁鐵。

4、空氣壓縮機和干燥機

空氣壓縮機和干燥機是三坐標測量機的常見部件，例如標準橋式或龍門式三坐標測量機。

5、軟件

該軟件不是物理組件，但將被歸類為組件。它是分析探頭或其他靈敏度組件的重要組件。

六、坐標測量機的優點和局限性

三坐標測量機應該是任何生產過程中不可或缺的一部分。這是因為它的巨大優勢超過了限制。盡管如此，我們將在本節中討論這兩者。

1、使用三坐標測量機的好處

以下是在生產工作流程中使用三坐標測量機機器的各種原因。

a、節省時間和金錢

三坐標測量機機器由于其速度和精度而成為生產流程中不可或缺的一部分。復雜工具的生產在制造業中變得越來越猖獗，而三坐標測量機機器是測量其尺寸的理想選擇。最終，它們降低了生產成本和時間。

b、工件質量得到保證

與傳統的測量機器零件尺寸的方法不同，三坐標測量機機器是可靠的。它可以數字化測量和分析您的零件，同時提供其他服務，如尺寸分析，CAD比較，工具認證和逆向工程。這都是質量保證目的所必需的。

c、具有多種探頭和技術的多功能性

三坐標測量機機器與許多類型的工具和組件兼容。零件的復雜性無關緊要，因為三坐標測量機機器將對其進行測量。

d、減少操作員的參與

三坐標測量機機器是計算機控制的機器。因此，它減少了人力的參與。這種減少了可能人為導致的操作錯誤。

2、使用坐標測量機的局限性

三坐標測量機機器絕對可以改善生產工作流程，同時在制造中發揮至關重要的作用。但是，它也有一些您應該考慮的限制。以下是它的一些限制。

a、探頭必須接觸表面

每臺使用探頭的三坐標測量機都具有相同的機制。為了使探頭正常工作，它必須接觸要測量的零件的表面。對于非常耐用的部件，這不是問題。但是，對于表面脆弱或精致的零件，連續觸摸會導致零件劣化。不過現在可以使用非接觸式三坐標替代。

b、軟質材料的零件可能導致缺陷

對于來自橡膠和彈性體等軟質材料的零件，使用探頭會導致零件塌陷。這將導致在數字分析過程中看到的誤差。

c、必須選擇正確的探頭

三坐標測量機機器使用不同類型的探頭，為了獲得最佳探頭，必須選擇正確的探頭。選擇合適的探頭很大程度上取決于零件的尺寸、所需的設計和探頭的能力。

七、結論

三坐標測量機機床是用于測量機床零件的物理和幾何特性的工具。在本文中，您將了解三坐標測量機機器。這是就其工作原理，其組件，優點和局限性而言。
