五金零部件檢測步驟分享

發表時間：2021-07-05 09:07:17 作者：思瑞瑕疵檢測 來源：aperolbarcelona.com 瀏覽：

五金零部件是指鐵、鋼、鋁等金屬經過鍛造、壓延、切割等物理加工制造而成的各種金屬器具件。傳統的五金零件中也叫小五金、五金配件。五金零部件包含模具五金零件、機械五金零件、日用五金零件、櫥窗五金零件、船舶五金零件、建筑五金

零件、航空航天五金零件以及安防用品等。

此案例為汽車上的一個配件：五金零部件，適合測量類似產品。

主要測量產品面上實際R角。

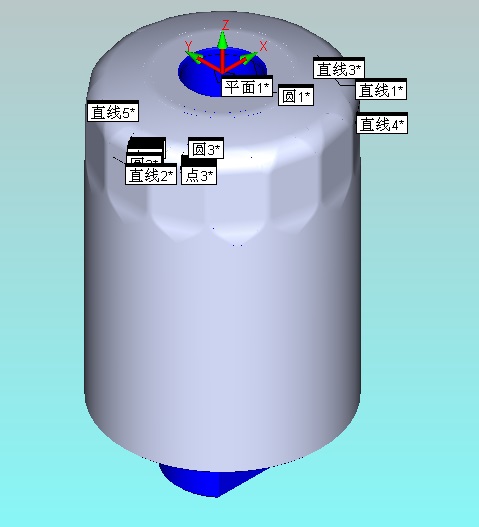

第一步：工件分析。根據產品要求主要測量型面上R角數值及對邊的距離。

五金零部件檢測步驟分享(圖1)

第二步：工件裝夾。使用吸磁式夾具裝夾。

測針可使用直徑Φ1mm的測針。

1、測針校驗：選擇合適的角度，如：A0B0，A7.5B0，A7.5B90，A7.5B45等。

2、建立坐標系：先修改其產品，再迭代法建立坐標系。由于模型坐標在產品之外，只能通過迭代法進行構建坐標。

五金零部件檢測步驟分享(圖2)

五金零部件檢測步驟分享(圖3)

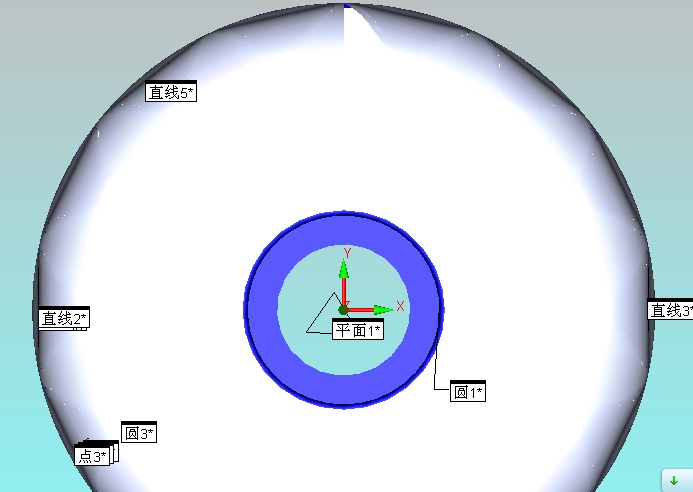

3、根據圖紙要求進行測量R角數值及對邊距離。

五金零部件檢測步驟分享(圖4)

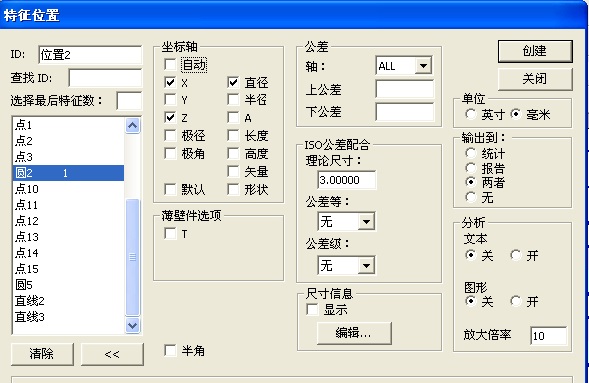

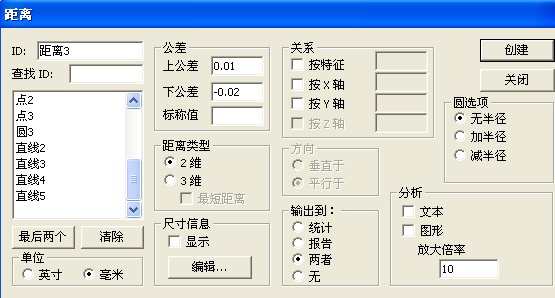

4、使用特征位置進行評價。

五金零部件檢測步驟分享(圖5)

五金零部件檢測步驟分享(圖6)

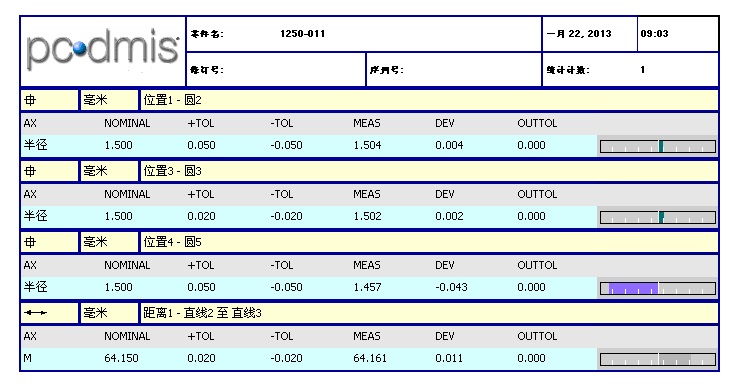

5、得出的評價，并將輸出PDF格式。

五金零部件檢測步驟分享(圖7)

此案例主要運用迭代法，以及測量R角，在此我們需要主要測量R角需要熟練的使用機器。

Croma三坐標測量?jī)x；配置：TESA-M7.5-M8+2BY20
