隨著手機行業、可穿戴移動設備需求的提高，以及5G傳輸?shù)拈_(kāi)發日益成熟，3D熱彎玻璃的使用不斷擴大。同時，熱彎角度加大、玻璃厚度減小所 帶來的檢測難度也隨之提高。如何快速、準確、便捷的完成檢測并提 供直觀的檢測報告成為3D玻璃行業一個迫切的需求。

思瑞測量GLASS非接觸式檢測專機是一款非接觸式光學白光掃描三坐標測量機，采用了經典的CROMA三坐標測量機橋式機構架，并通過具有特有的光學及圖像處理技術，將視覺與白光技術整合在了一起，輕松完成玻璃等易變形工件的高精度掃描與幾何數據采集。

相較于傳統三坐標測量機和單純光學測頭，GLASS 測量機使用CWS白光測頭系統，采用非接觸采點方式，測量全程不產生碰觸，不會造成接觸形變，具備三坐標測量機空間尺寸測量功能，可以準確完成空間尺寸數據的量測（輪廓度等），連續掃描功能，高速掃描能達到1000點/秒，效率高。影像測量系統不僅能夠測量坐標系元素，而且能解決大部分2D尺寸。

多功能測量設備，滿足多樣測量需求

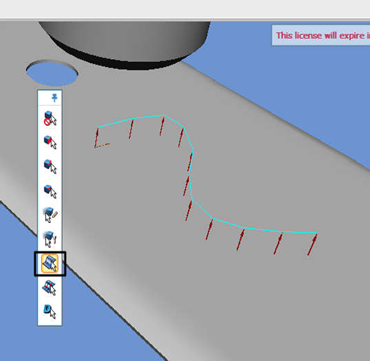

CWS＋CCD同步量測處理數據

軟件通過光學及圖像處理技術，將視覺與白光技術整合在了一起，多通道并行的數據處理，既能測量工件的3D尺寸輪廓位置，又能兼顧2D 外形尺寸。

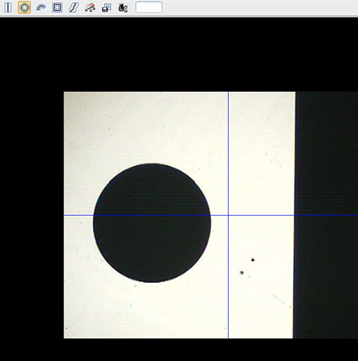

  白光測量                                          CCD測量

高點掃描

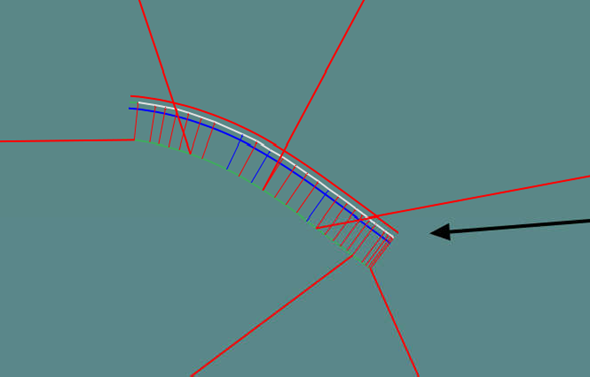

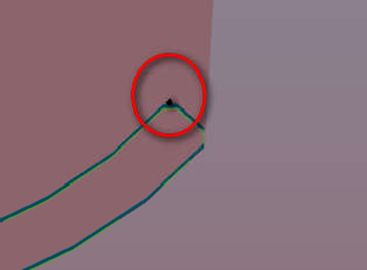

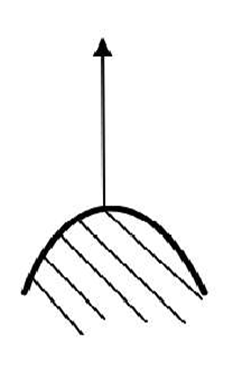

因?yàn)樘囟愋凸ぜ倪吘壓芏嗍羌恻c(diǎn)，直接觸發測量無法精確得到外側的數值，所以軟件使用高點掃描方式，通過在邊緣截面上掃描曲線并構造極值點來得到精確的數值。

 高點測量                                         手機玻璃弧高

厚度測量

白光在測量表面點的同時，可以同時輸出元素的厚度。主要有：點、直線、平面、曲線 等元素的厚度。

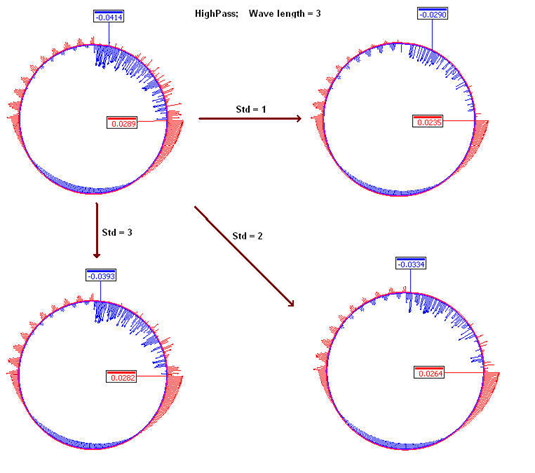

高斯曲線濾波

軟件可設置濾波，給定雜點毛刺的最大值，在測量中可直接過濾，有選擇地刪除測量異常點，能真實地反映待測元素本身的形狀誤差。

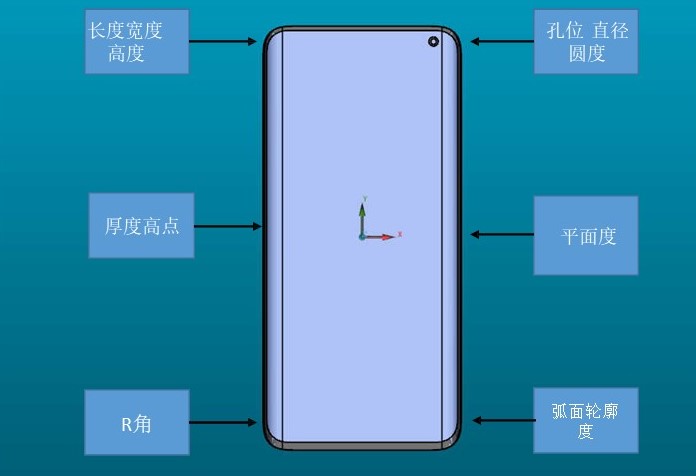

產品特點及測量能力

測量?jī)?nèi)容——特點

長寬尺寸——采用準確度最高的影像方式測量快速準確

孔位、同度——滿足3D玻璃孔、槽直徑和長寬以及圓度的相關測量

平面度——單點方式擬合平面，來完成平面度測量

輪廓度——掃描形式快速完成曲線輪度，無接觸變形誤差

玻璃厚度——輪麻度掃描過程中利用光學干涉同時完成無需增加測量次數及測量時間

多樣化的測量報告

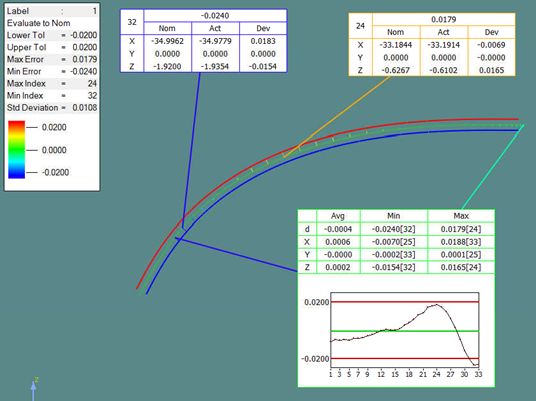

在輸出傳統文本報告的同時，還可以輸出多種圖形報告，分析報告等。為產品數據收集，SPC統計，工藝改進提供支持。

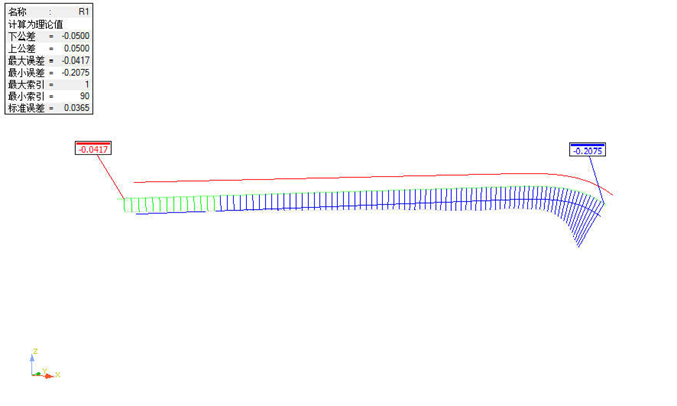

圖形報告

分析報告

廣泛的應用范圍

除了3D曲面玻璃外， GLASS非接觸式檢測專機可輕松應對多種測量難題。

產品易變形、劃傷

接觸式測量，存在一定的觸測力度，在測量易變形、易劃傷薄壁工件時易造成工件受損。如：石墨、橡膠。

測量局限性

測量時受探針的直徑限制，如測量目標很窄、位置較小，且小于當前測針的直徑時，探針是無法探測到準確位置的。

需要高效檢測的產品

常規測量需要添加逼近回退、安全平面等參數設置、掃描速度都比較慢，當需要大范圍掃描時，效率低，CWS可以減少常規的接近回退時間。如：鐳射、顯示屏。

GLASS非接觸式檢測專機開創性應用CWS非接觸式白光傳感器和高像素CCD光學鏡頭，一臺設備可同時滿足多類尺寸的測量需求，搭配RATIONAL DMIS軟件，使測量變得既精準又快速，滿足產品的高品質檢測需求。
